В паровых котлах уровень воды снижается по мере превращения воды в пар, а снижение уровня воды завершается работой насоса питательной воды котла.

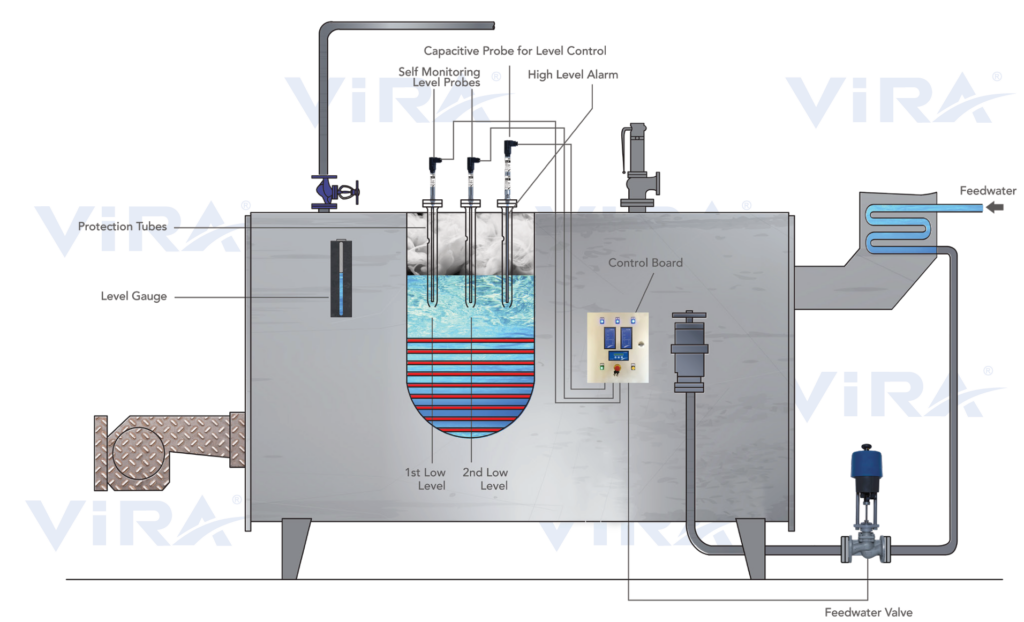

Feedwater Valve — клапан подпиточной воды.
Level Control — контроль уровня воды в котле.
Control Board — шкаф управления подпиткой.
В зависимости от количества пара, производимого в паровом котле, поскольку температура воды, поступающей в котел, ниже температуры котла, и из-за изменений давления пара, происходит постоянное колебание уровня воды.
Для эффективной и безопасной работы котлов необходимо постоянно проверять уровень воды. Эта проверка может включать звуковую или световую сигнализацию, отключение подачи питательной воды и отключение горелки. Также необходимо установить внешний индикатор уровня в барабане, например, магнитный или рефлексный уровнемер.
Нежелательно, чтобы уровень воды в паровых котлах опускался ниже желаемого уровня. В противном случае это может привести к дорогостоящим повреждениям котлов и даже к критическим авариям. В случае низкого уровня воды проверьте следующие причины.
Причины низкого уровня
- Недостаток питательной воды.
- Внезапные изменения нагрузки.
- Выход из строя насоса питательной воды.
- Утечки предохранительного клапана.
- Неисправность регулирующего клапана.
- Неисправность регулятора уровня воды в котле.
Для обеспечения безопасной работы котла необходимо контролировать все элементы, влияющие на регулирование уровня, и убедиться в их исправности. В случае неисправности оператор котла должен понимать причину проблемы и принимать наиболее подходящие меры.
Системы регулирования уровня воды в котле
В паровых котлах необходимо добавлять питательную воду, а не допускать ее недостаток во время производства пара. В паровых котлах, изготовленных с использованием современных технологий, применяются автоматические системы регулирования уровня.
Автоматические системы регулирования уровня питательной воды имеют два различных применения: регулирование уровня «вкл/выкл» и модулирующее регулирование уровня. В зависимости от мощности котла, для котлов мощностью до 5000 кг/ч следует использовать систему регулирования уровня «вкл/выкл».
Для котлов производительностью до 15 000 кг/ч следует использовать одноэлементную модулированную систему регулирования уровня, а для котлов большей производительности — двух- или трехэлементные модулированные системы регулирования уровня.
Неправильно выбирать систему регулирования уровня, основываясь только на производительности котла. Знание особенностей потребления пара системой, которую обслуживает паровой котел, также является важным критерием при выборе системы регулирования уровня.
Система регулирования уровня типа «вкл/выкл» будет недостаточна в системах малой производительности с резкими изменениями нагрузки. Еще одна причина использования модулированной системы регулирования уровня — энергоэффективность.
При высоких расходах добавление более холодной воды вместо испарения приведет как к потерям энергии, так и к тепловым нагрузкам. Поэтому добавление воды в количестве, равном объему потребляемого пара, позволяет использовать пар непрерывно и эффективно, а также обеспечивает энергоэффективность.
